聚四氟乙烯板材是采用悬浮聚四氟乙烯树脂经模压成型制得的，可制成板材、车削膜、管、棒，可压制推制成型。但是，你知道四氟板材的制作工艺是怎样的吗?这里镇江市德源氟塑制品有限公司小编以聚四氟乙烯模压板为例，简要谈谈它的生产工艺。
1、预成型(压制)：根据公式，计算压力表的压力，然后设置好压制的压力，并对树脂进行压制。
2、脱模修整：将半成品从模具上取出，进行表面修整，使其表面光滑，边缘整齐，可成形。
3、烧结：将半成品慢慢放进烧结炉，适量放进烧结炉，加热约1小时至390度，保温一小时左右，约4小时后开始降温，直到达到室内温度，将成品从炉外进行，然后完成安装。
4、材料的准备：F4树脂;酒精;模具;烧结炉
5、准备模具：在将F4树脂倒入模具之前，要先用酒精擦拭干净，以确保模具里外都没有生锈的痕迹或是附着物。这样的做法，可以保证聚四氟乙烯模压板的清洁度和完整度，不会有任何问题。
6、称量：按公式G=PV称重(其中G是饲料量，P是产品密度(2.18g/cm3)，V作为产品体积)来进行计算重量。
7、加料：将F4树脂均匀地倒到整个压榨表面，这样做，才会保证聚四氟乙烯模压板的平整和颜色相差不大，不然的话，是会让聚四氟乙烯模压板出现深浅不一的颜色与厚度。
聚四氟乙烯模压板本身具有比较好的耐腐蚀与不老化性，经过特殊加工后具有很好的耐蠕变性和耐冷流性，能在很宽的温度范围内长期稳定使用，所以现在对于它的使用范围越来越广，越来越多的工业生产离不开它的参与。成品的聚四氟乙烯模压板具有经久耐用，密封性能可靠，柔软易切割，可机械或手动夹紧，安装方便的特点，因此，被广泛应用于工业中的高低温、耐腐蚀材料、绝缘材料、防粘涂料等行业。

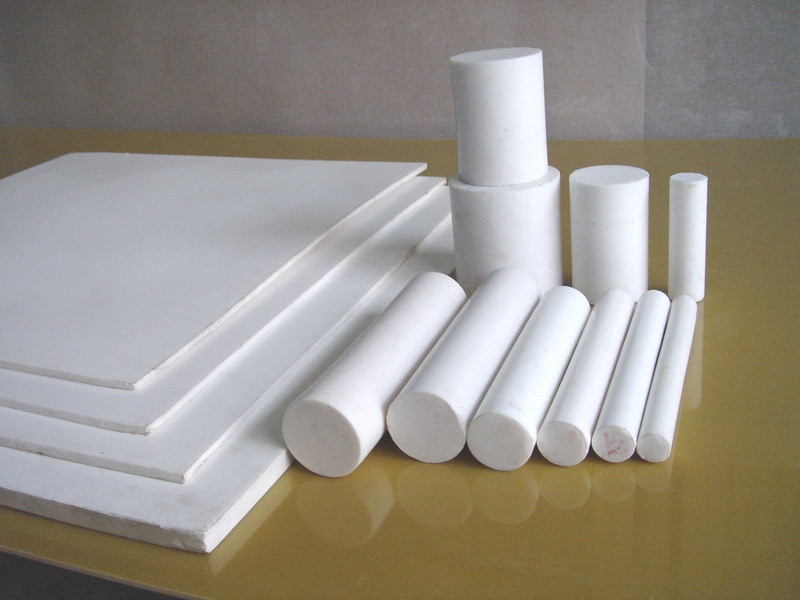

（图片来源：镇江市德源氟塑制品有限公司）
